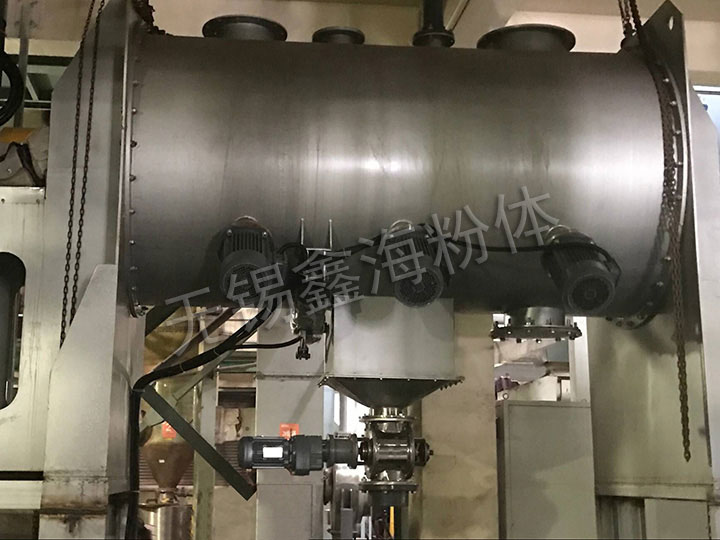

臥式犁刀混合機帶飛刀



臥式犁刀混合機帶飛刀

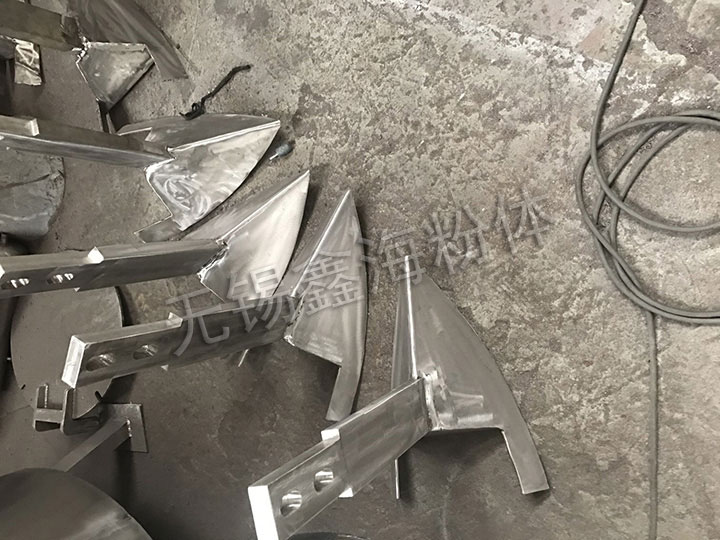

犁刀頭

產品概述

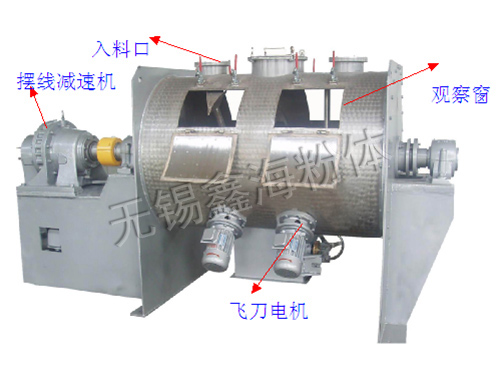

       1、臥式犁刀混合機由傳動部分、臥式筒體、犁刀組軸、飛刀組、出料閥、噴漆裝置等組成。
       2、傳動部分包括帶電機擺線針輪減速機、聯軸器,主要把電機的運動變?yōu)樾枰乃俣群团ぞ貍鹘o復雜刀軸。
       3、臥式筒體由鋼板卷制而成,作盛物料用,筒體上開有若干孔,供進出料,觀察用,犁刀軸支撐座固定在筒體二端的蓋板上。
       4、犁刀組軸由犁刀、犁刀臂和主軸組成,犁刀用犁刀臂安裝在主軸上,并作為哈夫結構,便于拆裝。
       5、飛刀組由多把飛刀組成,通過電機直接驅動,安裝在筒體側面,防止粉塵進入軸承,飛刀軸采用多道密封結構。
       6、出料閥裝在筒體的底部(連續出料除外),用于關閉和放出物料,其工作是通過手柄和四連桿機構來實現的。
       7、噴漆裝置固定在筒體圓周上,噴嘴采用農用噴頭,噴散效果好。
       8、臥式犁刀混合機廣泛應用于化工、涂料、醫藥、食品、飼料、燃料、冶金、礦山等行業的固-固(即粉體內添加液體)混合,以及濕造粒、干燥、濃縮等復合工藝。

技術參數
規格型號 LDH-0.3 LDH-0.5 LDH-1 LDH-2 LDH-3 LDH-4 LDH-6 LDH-8 LDH-10 LDH-15
有效容積(M3 0.18 0.3 0.6 1.2 1.8 2.4 3.6 3.6 6 9
批次Max產量(KG) 200 300 600 1200 1800 2500 3600 3600 6000 9000
轉速(r/min) 130 130 85 63 63 42 42 27 33 28
驅動功率 5.5 7.5 11 15 22 30 45 37 75 90
設備重量 550 800 1000 1800 2500 3500 4200 4500 5800 7000
L 2200 2700 3200 4100 4350 4700 5400 5530 5600 6000
C 900 980 1000 1250 1450 1500 1700 1560 2500 2800
H 900 1200 1350 1600 1800 1950 2300 2200 2900 3000

混合機型號 L mm C mm H mm 轉速 r/min 設備重量 kg
LDH-2 3550 1500 1600 85 1300
LDH-3 4000 1600 1850 63 2000
LDH-4 4250 1800 1950 63 2800
LDH-5 4800 1860 2000 63 3200
LDH-6 5200 1900 2050 63 3500
LDH-8 5600 2000 2200 56 4100
LDH-10 5900 2100 2300 56 4800
LDH-12 6000 2200 2500 41 5500
LDH-15 6200 2500 2700 34 6000
LDH-20 6900 3100 3200 29 8000
